Установка радиаторов

   По конструкции все гидравлические отопительные приборы можно разделить на четыре основных типа: секционные, панельные, трубчатые (к ним относятся и полотенцесушители) и конвекторы.

   Секционные отопительные приборы состоят из отдельных нагревательных элементов-секций. Секционными могут быть отопительные приборы из алюминия, чугуна, стали, а также так называемые биметаллические (имеющие алюминиевый корпус и стальную трубу, по которой движется теплоноситель). Секции соединяются между собой при помощи ниппелей, а между секциями устанавливаются уплотнения. Чаще прокладки изготавливаются из резины, что нормально при использовании воды в качестве теплоносителя, но недопустимо при использовании в качестве теплоносителя антифриза, т.к. резина может быть разрушена его агрессивным воздействием (в таких случаях в современных отопительных приборах применяются специальные уплотнения).

Панельные отопительные приборы - в основном это стальные панельные радиаторы. Конструкция панельного радиатора, это два сваренных между собой стальных листа (толщиной, обычно, 1,25 мм) с вертикальными каналами, в полости которых циркулирует теплоноситель. Для увеличения нагреваемой поверхности, а как следствие теплоотдачи, к тыльной стороне панели приварены стальные П-образные рёбра.

Трубчатые отопительные приборы - в большинстве случаев конструкция таких радиаторов состоит из вертикально расположенных изогнутых стальных трубок, соединяющих верхний и нижний коллекторы. Стоит отметить, что стальные трубчатые радиаторы - это обычно наиболее дорогой тип радиаторов.

Конвекторы (или пластинчатые отопительные приборы) - это одна или несколько труб (по которым движется теплоноситель) с «надетыми» на них металлическими "ребрами-пластинами". Воздух проходит сквозь конвектор снизу вверх, нагреваясь от многочисленных теплых оребрений. Трубы таких отопительных обычно изготавливаются из стали или меди. В некоторых конвекторах величина теплового потока регулируется специальной заслонкой, открывая или закрывая которую, можно увеличить или уменьшить поток движущегося нагретого воздуха. Конструкция конвектора может быть совсем открытой или закрытой декоративным кожухом (в настенных и плинтусных вариантах). Конвекторы встраиваемые в пол накрываются декоративной решеткой.

Габариты прибора

Подбираются в соответствии с необходимой тепловой мощностью, необходимой для обогрева помещения и местом установки радиатора. Как правило, отопительные приборы располагаются под окнами с соблюдением требований: зазор между нижним ребром прибора и поверхностью пола - не меньше 60 мм, зазор между верхом и подоконником – не меньше 100 мм. Эти размеры определяют допустимую высоту прибора.

Желательно, чтобы ширина радиатора, расположенного под окном была не менее 50-75% от ширины проема. Если этот размер меньше, поток теплого воздуха от радиатора не создаст "тепловой завесы" на всю ширину окна, и потоки холодного воздуха от окна будут опускаться по обеим сторонам прибора в помещение. Определив высоту прибора и зная его тепловую мощность, по каталогу находят наиболее подходящую по мощности модель прибора (или количество секций для секционных радиаторов). Если прибор точно такой мощности подобрать не удается, то приоритет отдается ближайшему прибору с большей мощностью. Если ширина прибора, определенная таким способом, будет заметно меньше рекомендованных 50-75% ширины окна, следует выбрать модель радиатора с меньшей высотой (или, в панельных радиаторах , тип с меньшим номером, например, вместо 22-го взять 21-ый или 11-ый). Чем ниже и длиннее отопительный прибор, тем равномернее температура помещения и лучше «тепловая завеса» на окнах и стенах.

Возможные схемы установки радиаторов

В однотрубной системе обязательно наличие нерегулируемой байпасной линии, диаметр которой меньше основной линии на одну ступень. Воздуховыпускной клапан (если он не встроен) устанавливается в один из верхних узлов подключения. Клапан необходим для предотвращения завоздушивания системы. Запорный клапан (детентор) необходим как узел демонтажа и как узел, изолирующий радиатор от возвратной магистрали. Он создает барьер от проникновения теплоносителя из возвратной магистрали, задерживает теплоноситель в радиаторе, увеличивает теплоотдачу.

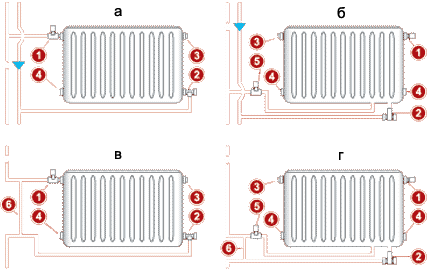

а - двухтрубная система - боковое подключение;

б - двухтрубная система - нижнее подключение;

в - однотрубная система - боковое подключение;

г - однотрубная система - нижнее подключение.

1 - вентиль или термо-регулирующий клапан;

2 - запорный клапан (детентор);

3 - воздуховыпускной клапан (кран Маевского);

4 - заглушка;

5 - вентиль;

6 - байпас.

При боковом подключении наиболее эффективным является диагональное подключение - подача слева вверху/отвод справа внизу или подача справа вверху/отвод слева внизу. При других вариантах подключения, например - подача справа вверху/отвод справа внизу, потери теплоотдачи составят 7-10%. Нижнее подключение возможно только для стальных панельных радиаторов.
